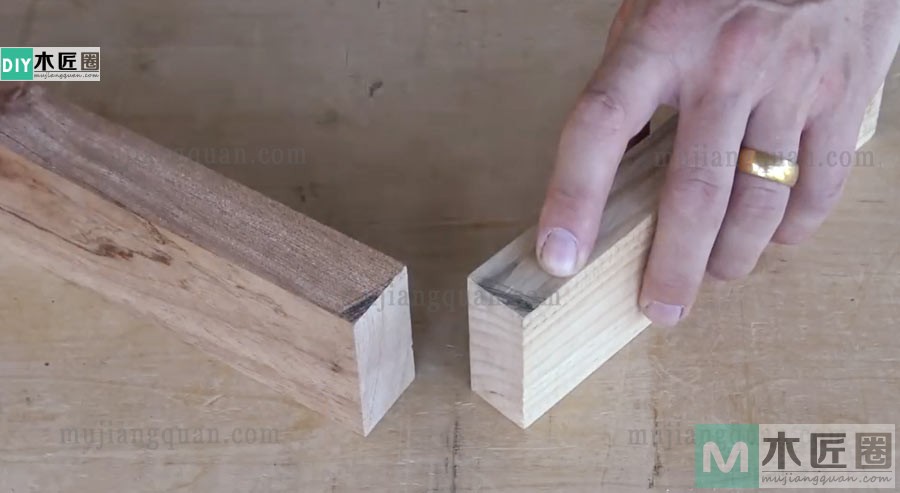

我们经常看到一些桌面板与腿板于一体的小台桌，桌面板和腿板都采用了厚度差不多的木板块，腿板微向外撇，常见于小台桌、小书桌或者板凳上。其板端采用了大角度燕尾榫接合方式，能更好地诠释了实木家具和榫卯结构的美观大方。今天木匠圈分享的是这种大角度的燕尾榫边接方法，下面是图解过程。

主要材料：

手锯，手刨，木工凿（多规格），直角尺，活动角尺等(购买工具的，请点击可进入木匠圈微商城)。

图解制作过程，榫卯结构之燕尾榫的110度板端边接方法

制作步骤：

今天木匠圈(微信号：木匠圈)，分享教程是大角度燕尾榫的边接方法。先进行榫头的布局和画线，再锯切制作榫头。然后用制作好的榫头端在榫槽端上画出尾榫轮廓线，再用手锯和手工凿制作好榫槽，最后是榫槽和榫头的大小修整，大小合适后，再进行拼装好的一个过程。本教程是单个榫头的制作，如遇多个榫头制作方法是一样的。

图解制作过程，榫卯结构之燕尾榫的110度板端边接方法

步骤1：巧设计

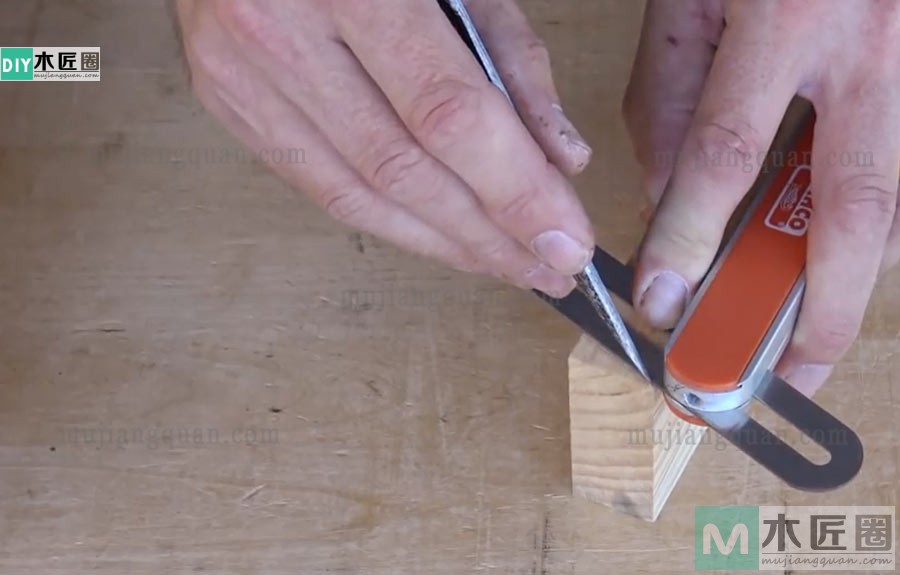

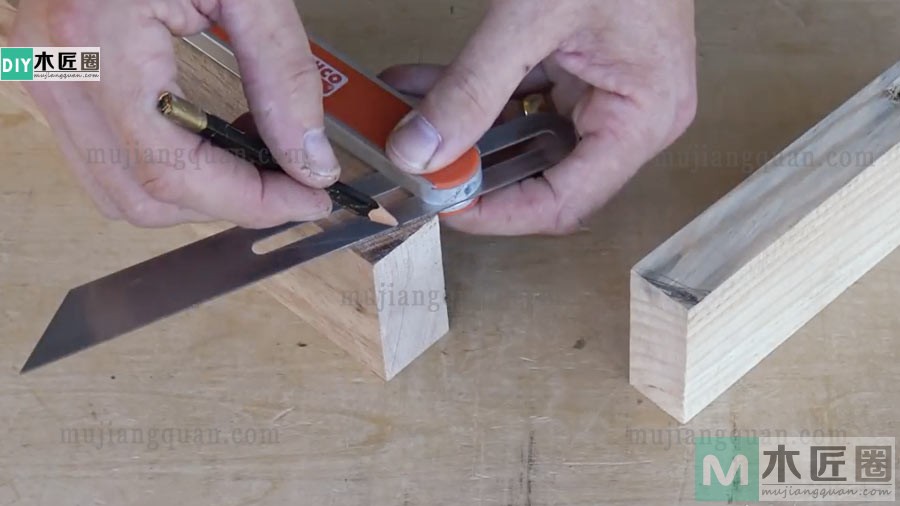

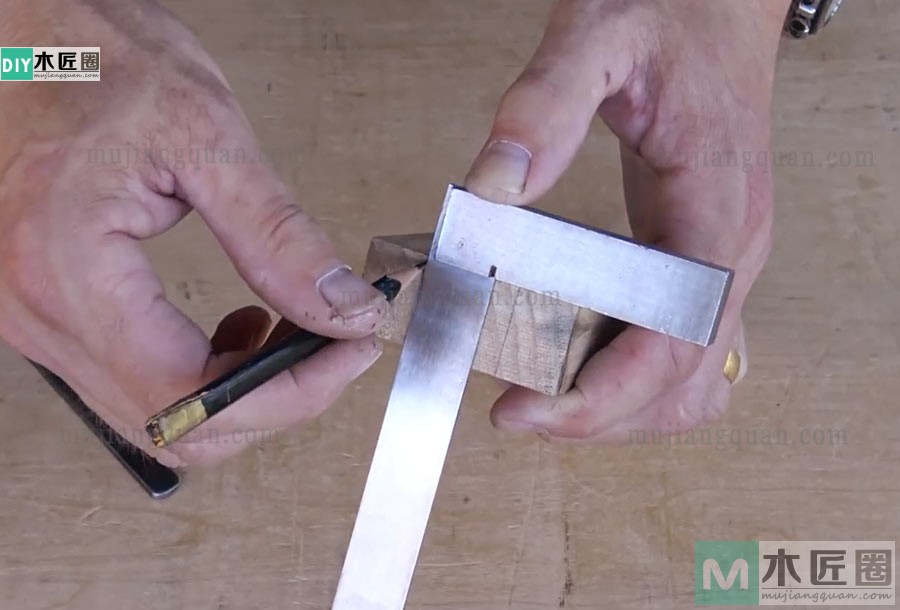

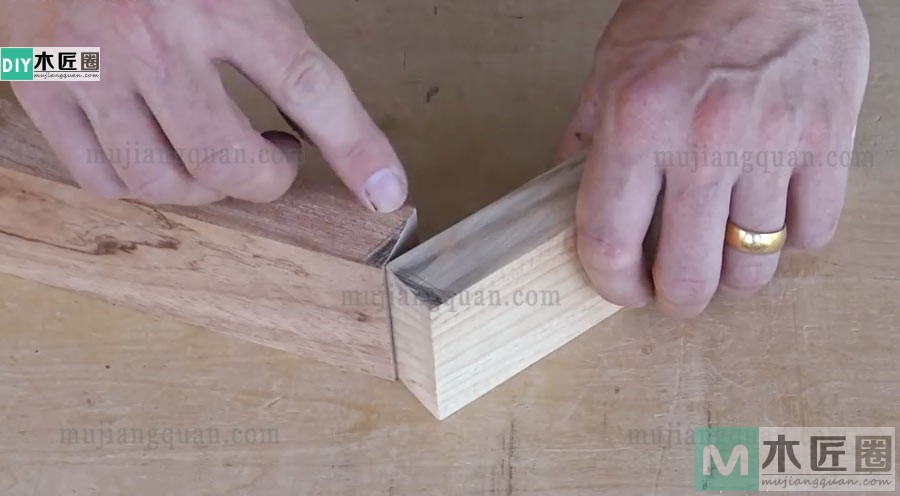

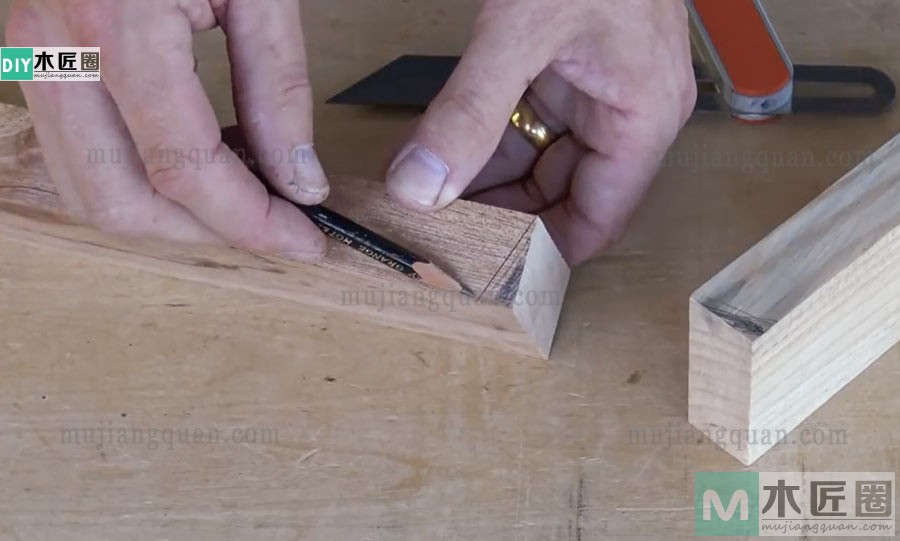

红色面板为榫槽端，白色脚板为榫头端，将处理好的木板侧放在木工桌上，再用量角尺配合活动角尺把活动角尺的角度调整到80度，再用活动角尺在板端外侧画出角度线，使两板拼接后的角度为110度。然后用榫槽端木板厚度作为榫头端的榫肩线，再用角尺延伸榫头线和榫肩线。

图解制作过程，榫卯结构之燕尾榫的110度板端边接方法

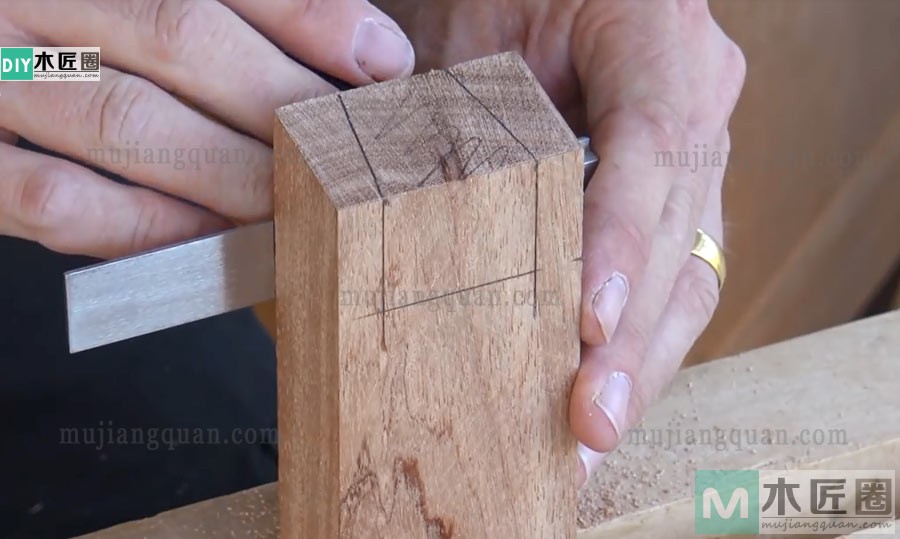

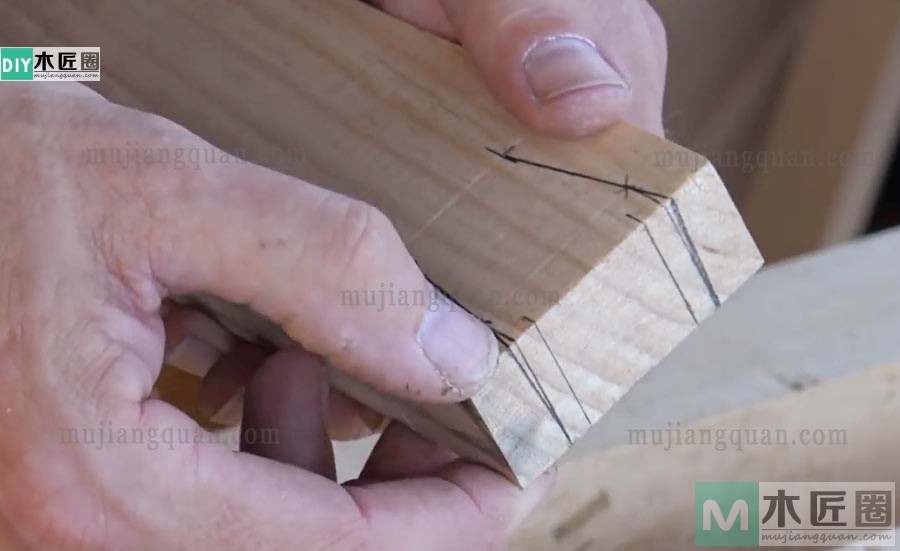

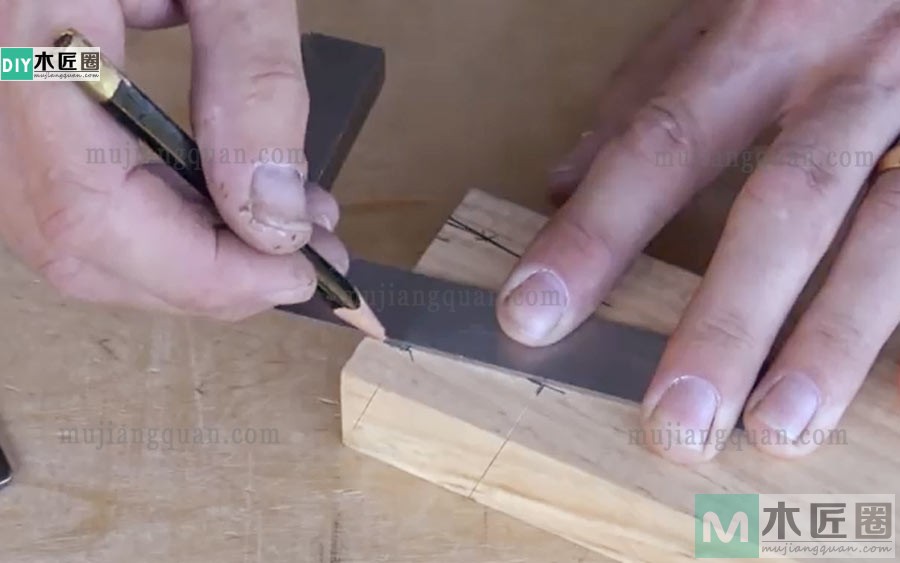

由于本木材相对较软，这里的尾榫与头榫的比例为1:6，榫头的个数需按板端的长度而定。画制榫头时，建议使用燕尾榫划线规来划榫头线，这样可以轻松得到标准的锥角（如图）。榫头画好后，用角尺延伸榫线即可。

步骤2：制榫头

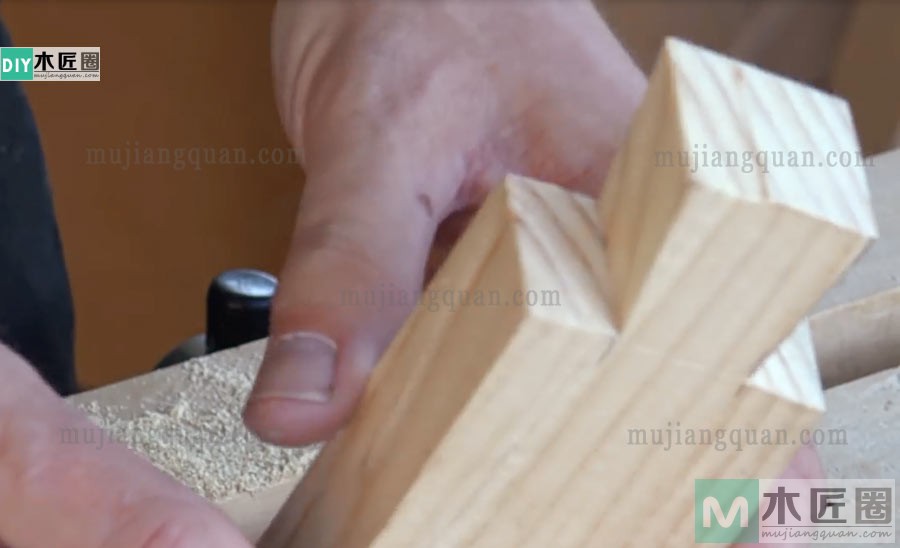

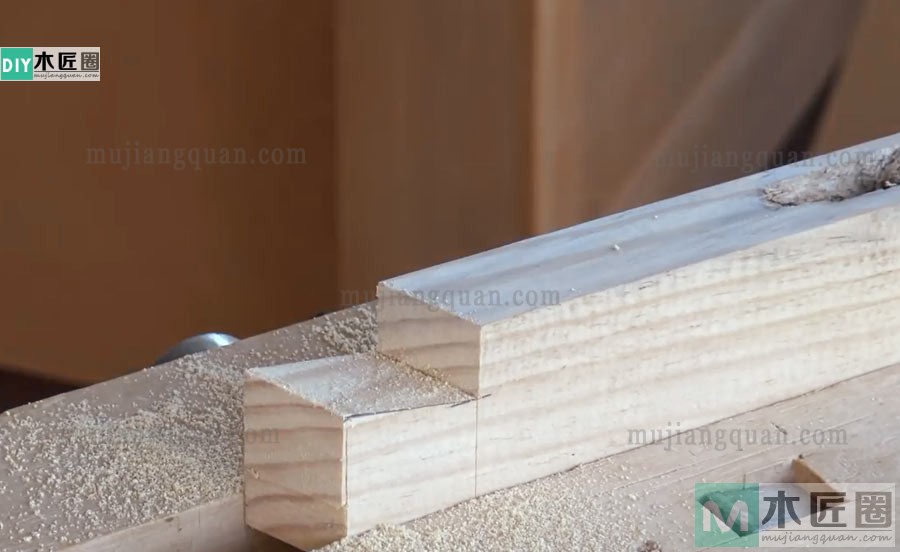

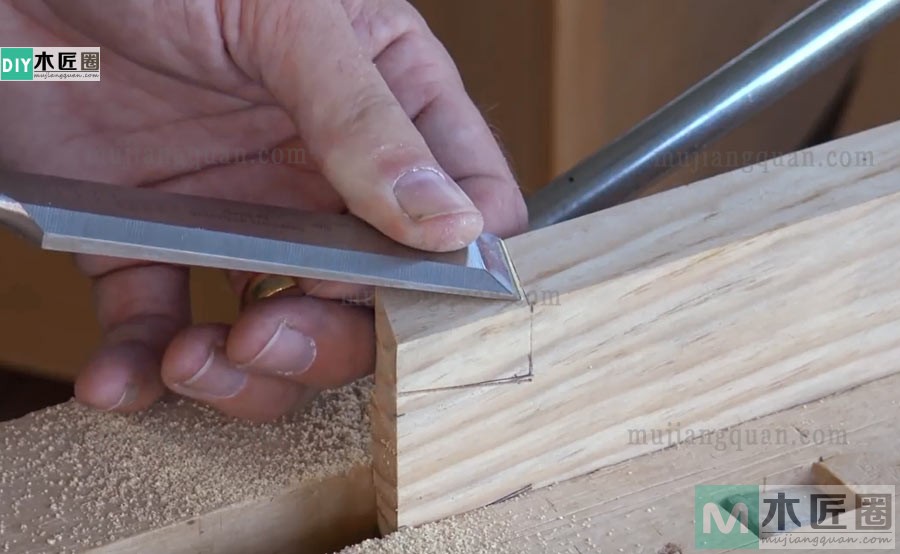

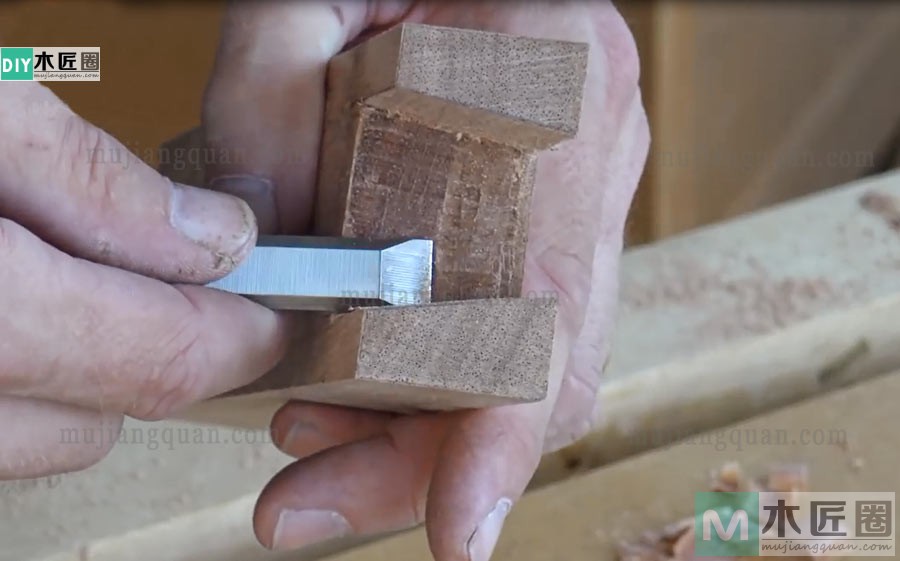

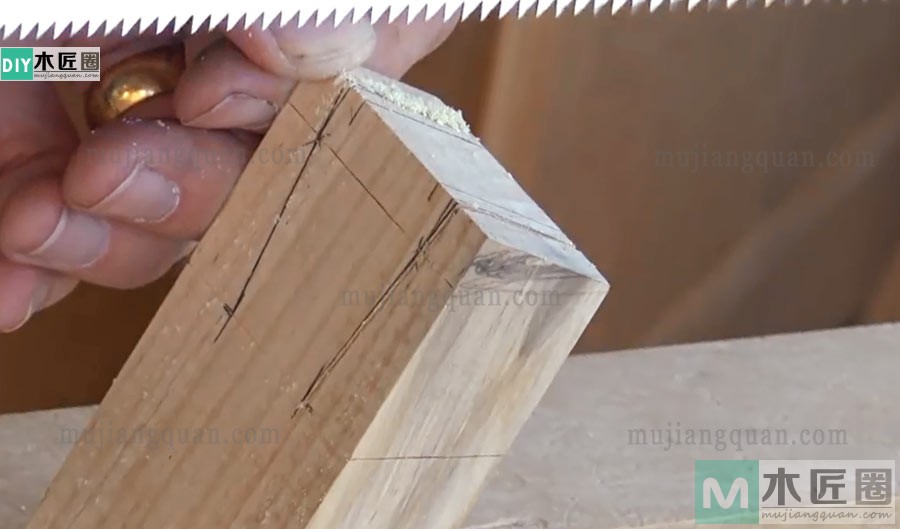

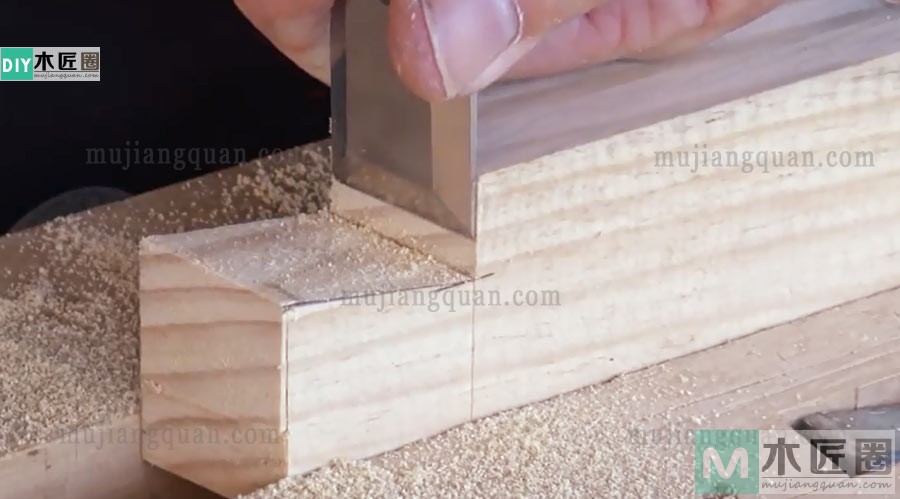

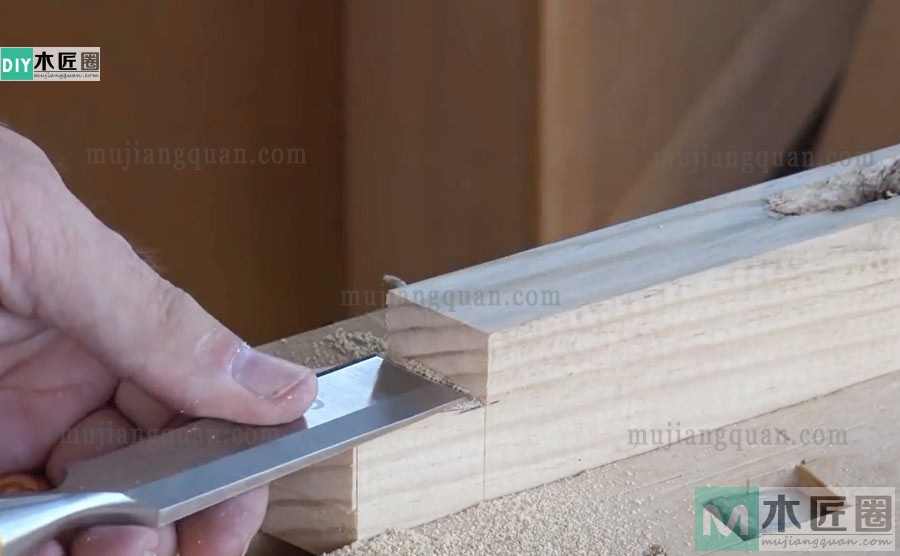

榫头线画好后，再把榫头斜固定在木工桌上，先用手锯锯出榫头线，再用手锯按设计画线锯掉板端的斜坡度（110度）。然后再用手锯按榫肩线锯掉榫间废料，如做多个榫头的，可用线锯或者手工凿剔除榫间废料，最后再用手工凿严格按榫头设计线修平榫头。

步骤3：做榫槽

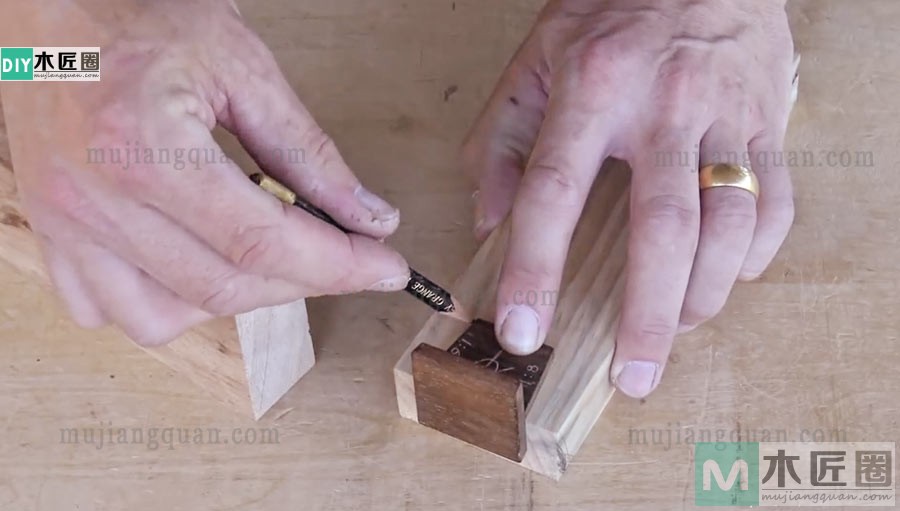

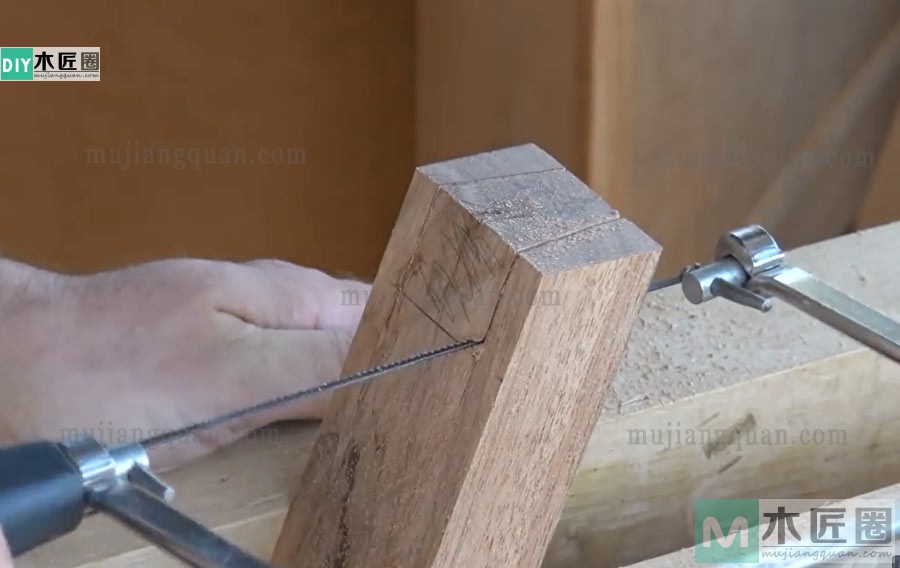

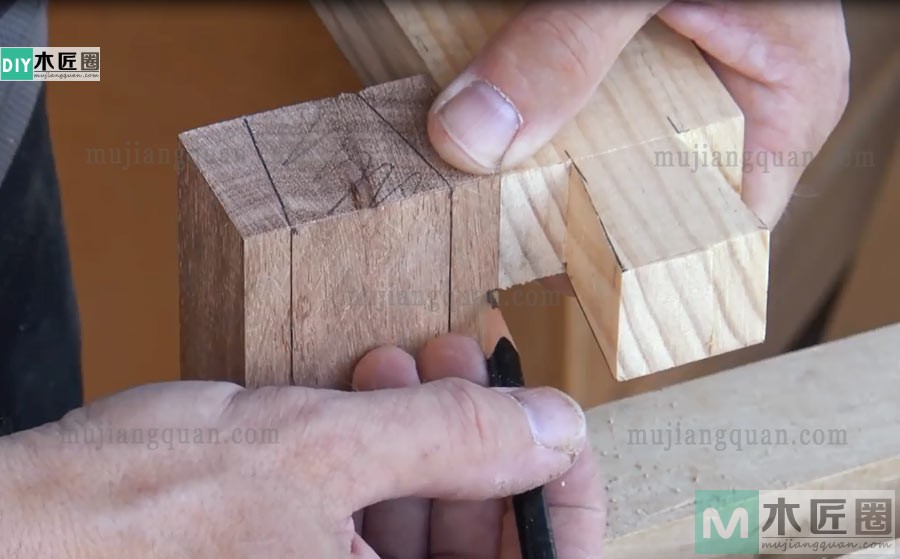

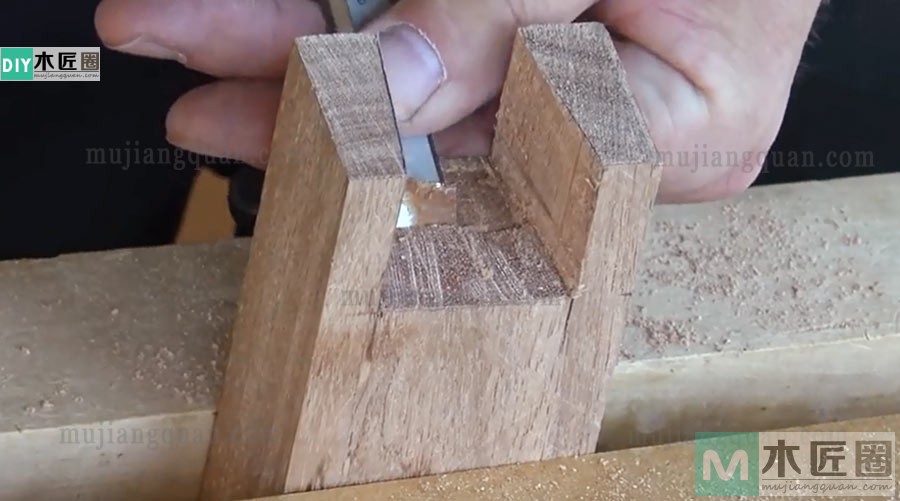

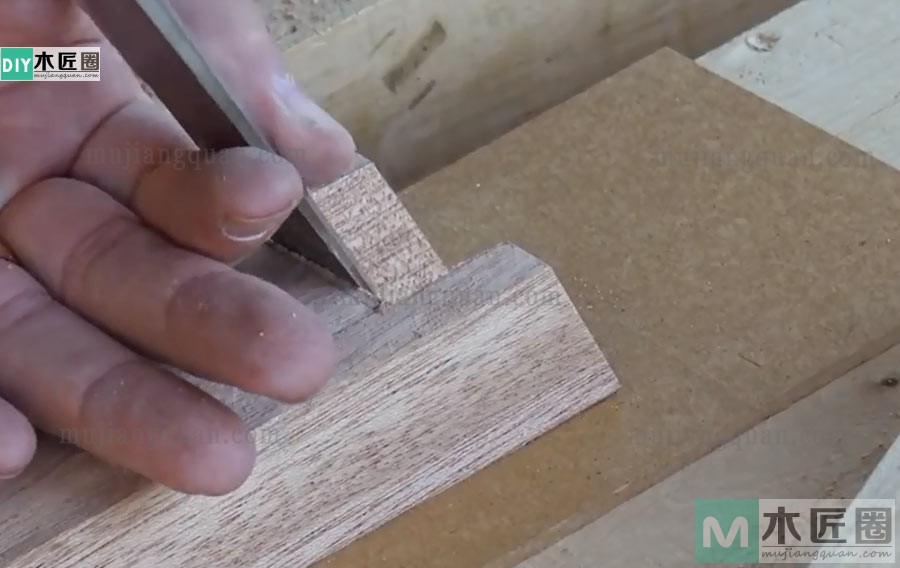

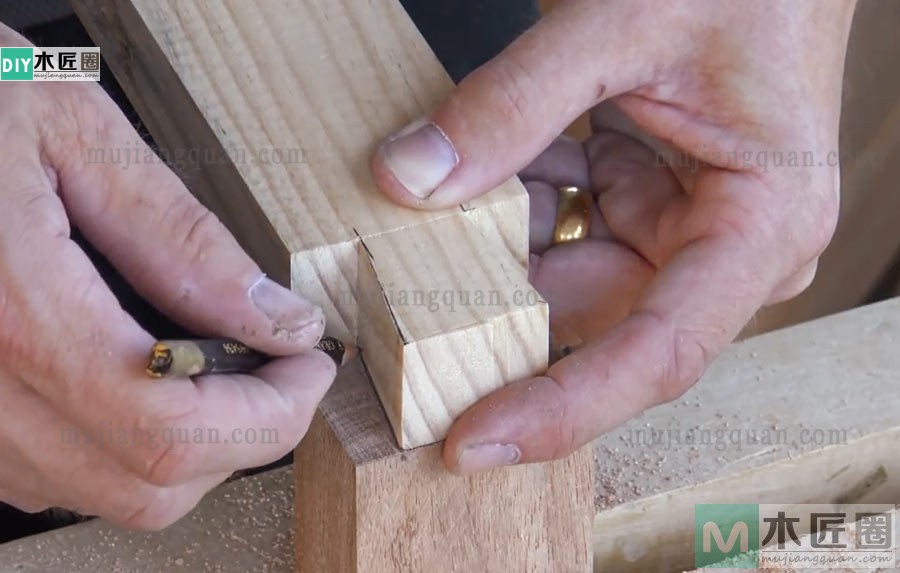

先用手锯把榫槽端板端锯出110度的斜坡，再把榫槽端固定在木工桌上，把制作好的榫头端置于上面（如图），用铅笔把榫头轮廓画在榫槽板端上，再按榫头厚度画出榫肩线。然后再用手锯把榫槽中的废料锯除掉，并用手工凿按榫槽的设计线清除多余废料即可。

图解制作过程，榫卯结构之燕尾榫的110度板端边接方法

步骤4：完工！

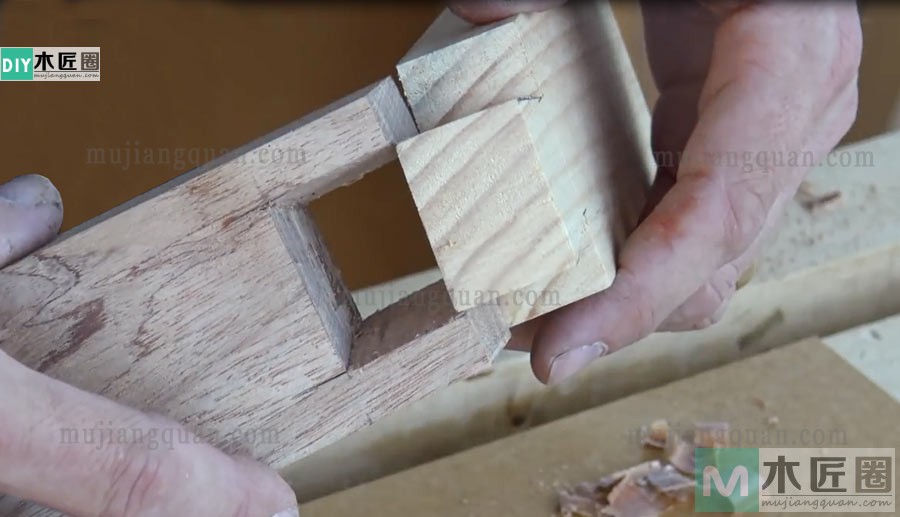

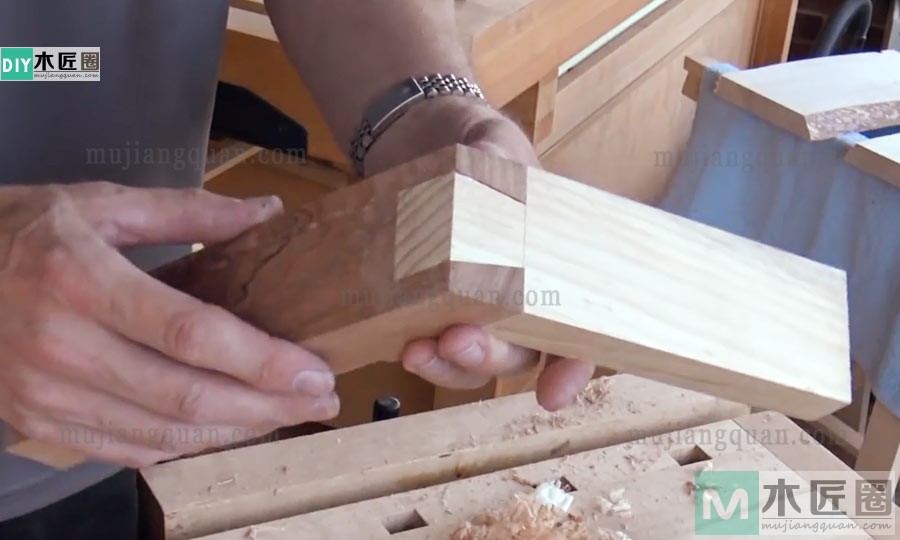

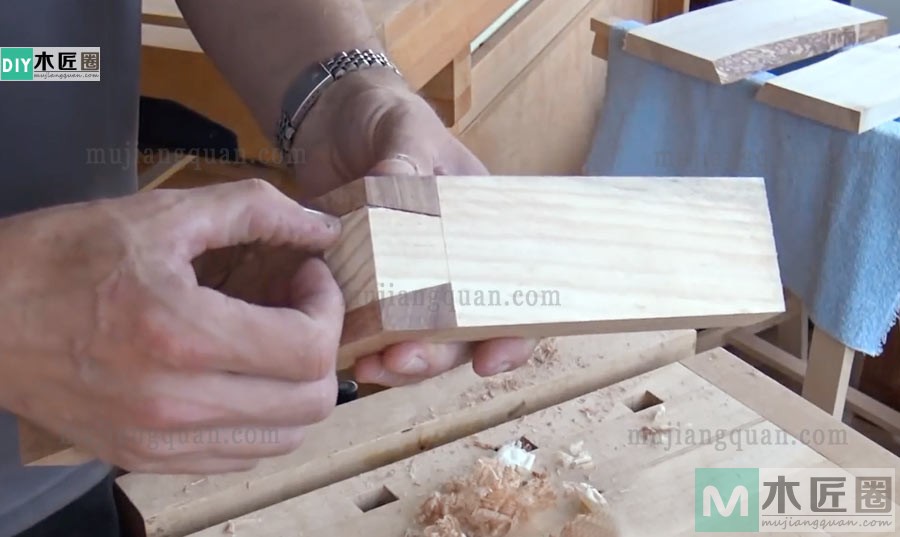

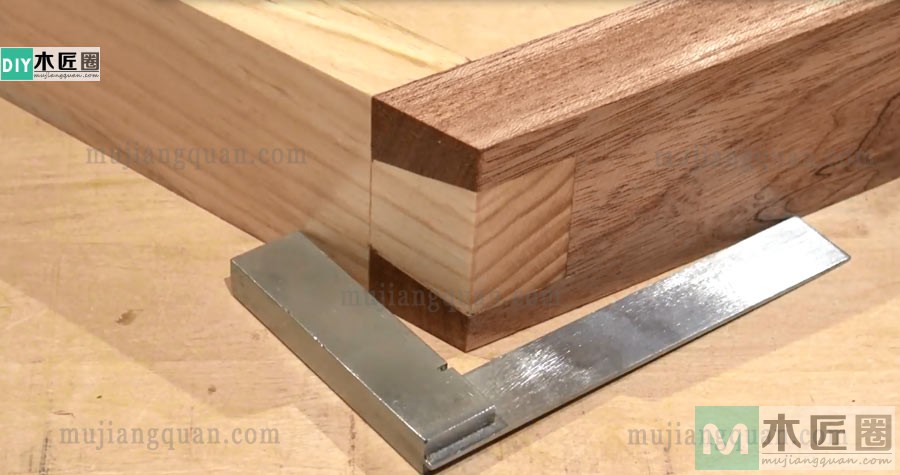

榫头和榫槽制作好后，先试拼一下，以确定榫卯之间是否合适。可以先固定好榫槽端，再把榫头端置于上面，用手压合榫头，如遇榫头过紧，则用铅笔在滞涩处做好标记，再用手工凿铲削一下，再度试拼，直至榫卯之间大小合适。

图解制作过程，榫卯结构之燕尾榫的110度板端边接方法

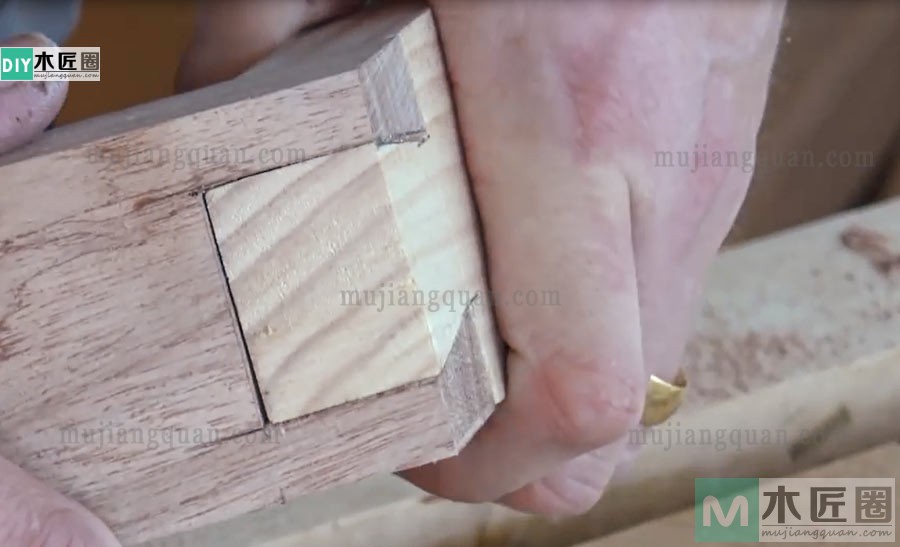

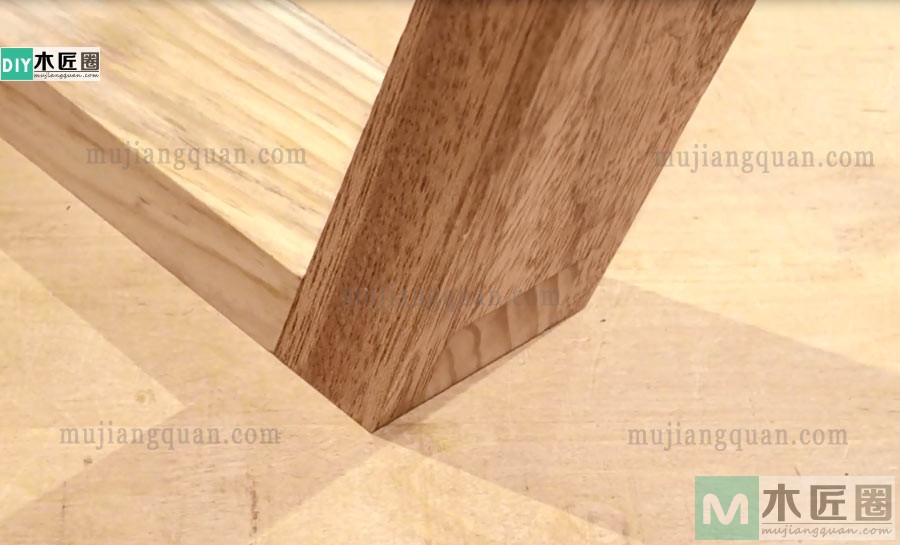

这种大角度燕尾榫的结合方式，即保持了榫卯的良好结合优势，也打破了一般榫卯结构中规中矩的制作方式。应用也非常广泛，特别是不同颜色木材板端的燕尾榫连接，就像是一条拉链，把两边木材紧紧的结合在一起，这也许是为什么大家喜欢实木家具，特别是榫卯结构实木家具的原因所在！
