画榫工具，图解燕尾榫划线规的做法

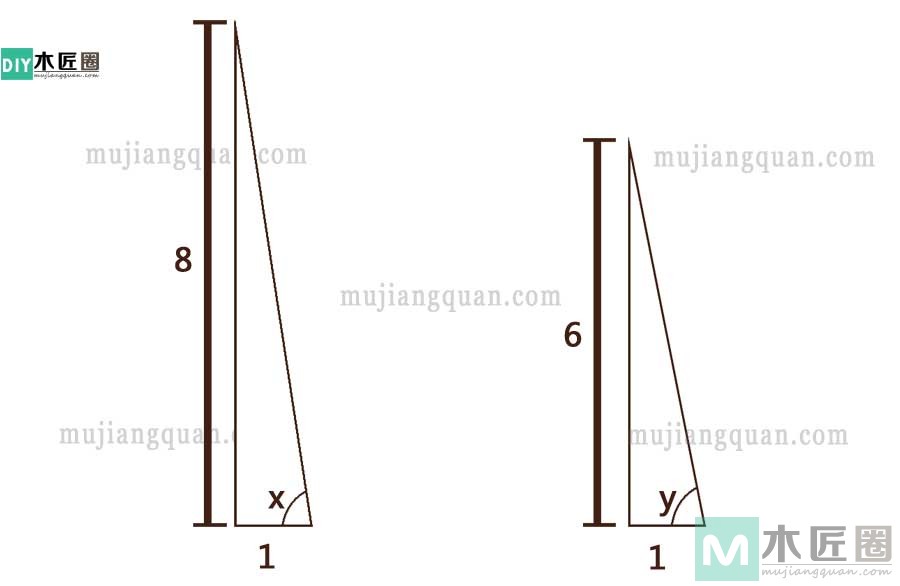

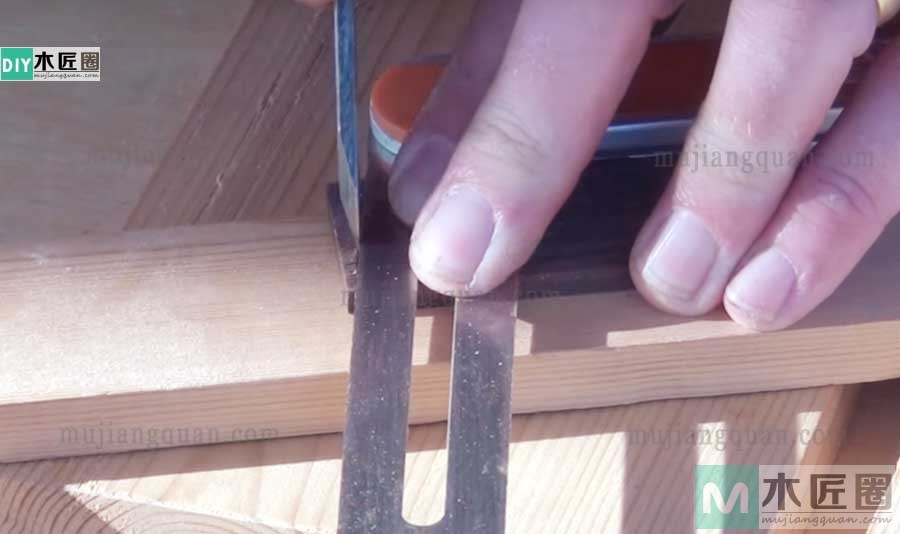

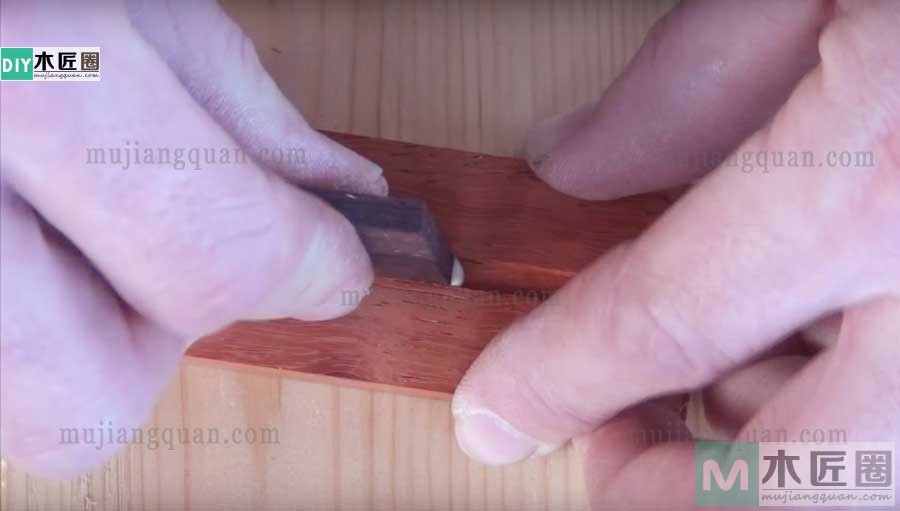

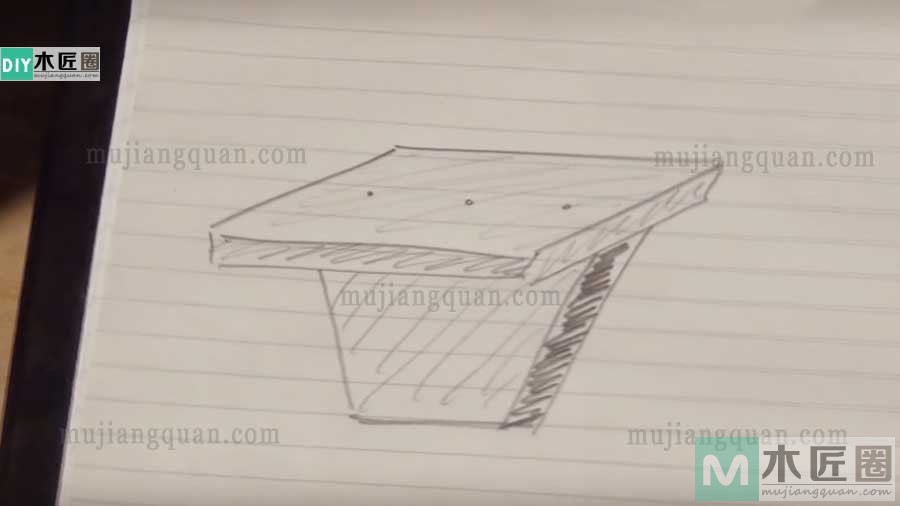

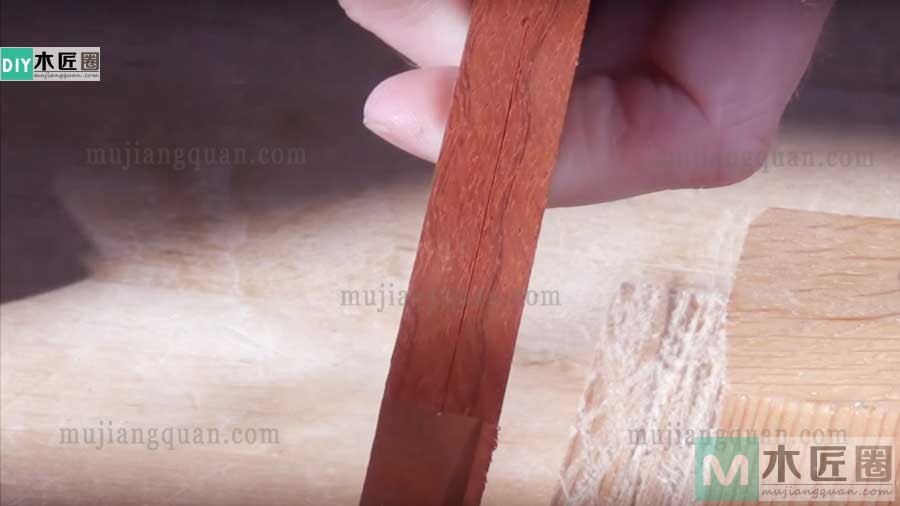

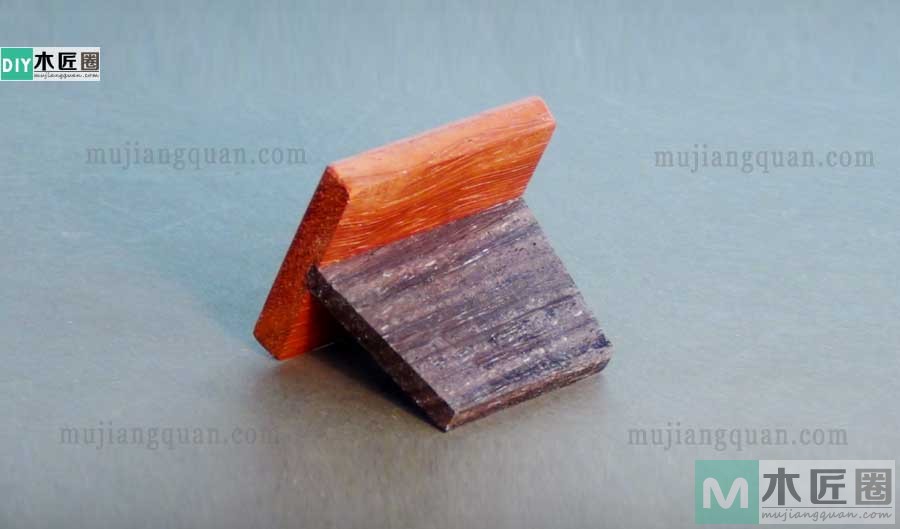

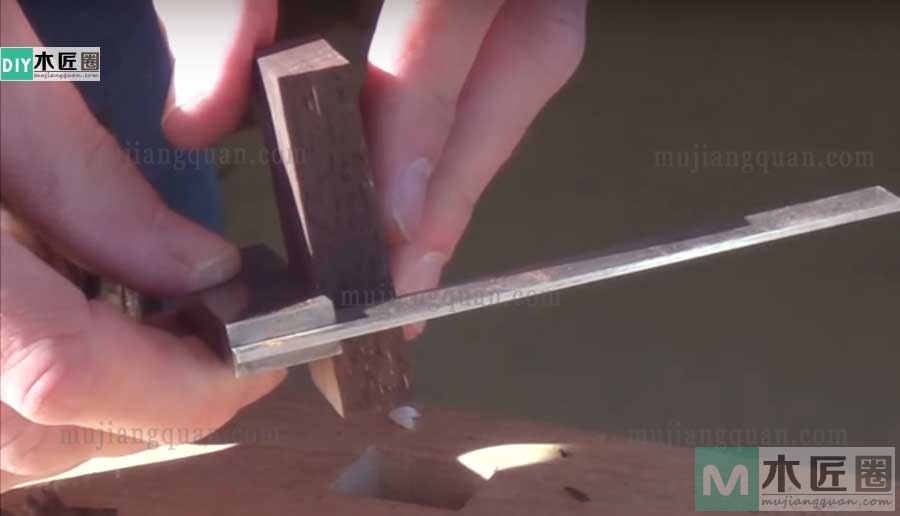

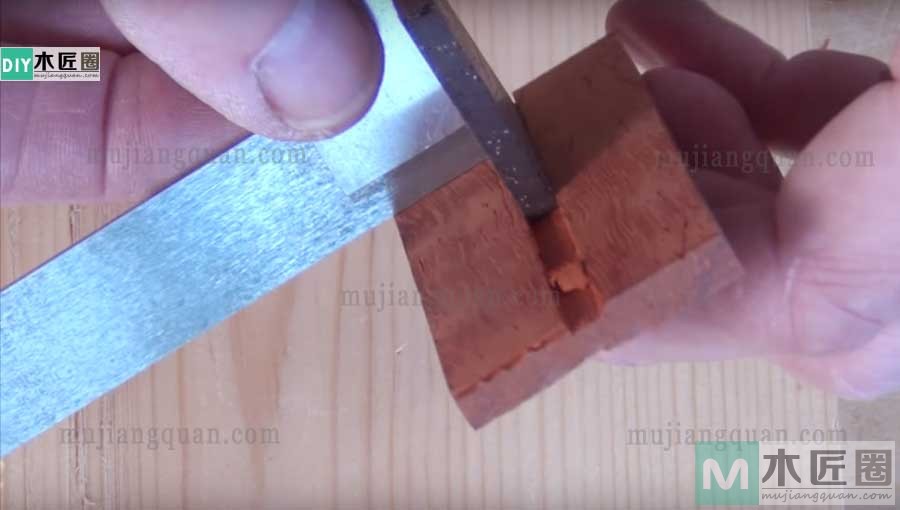

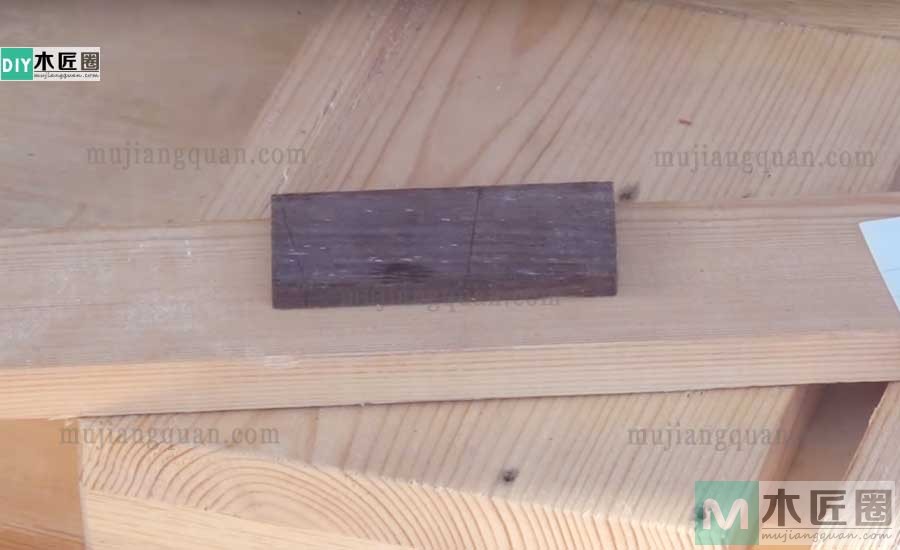

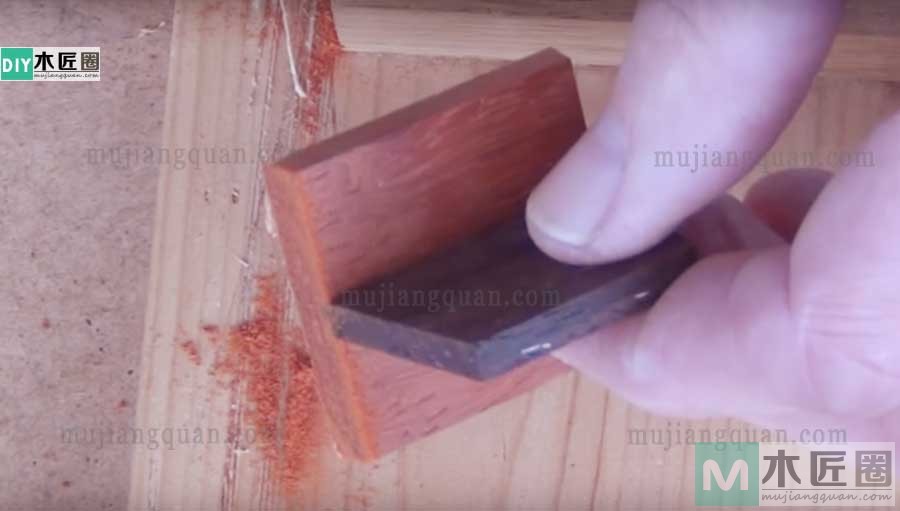

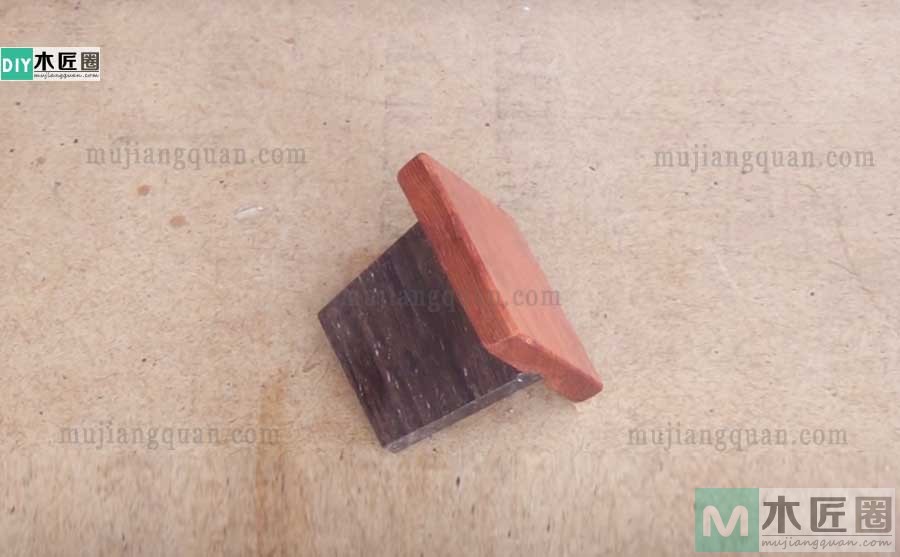

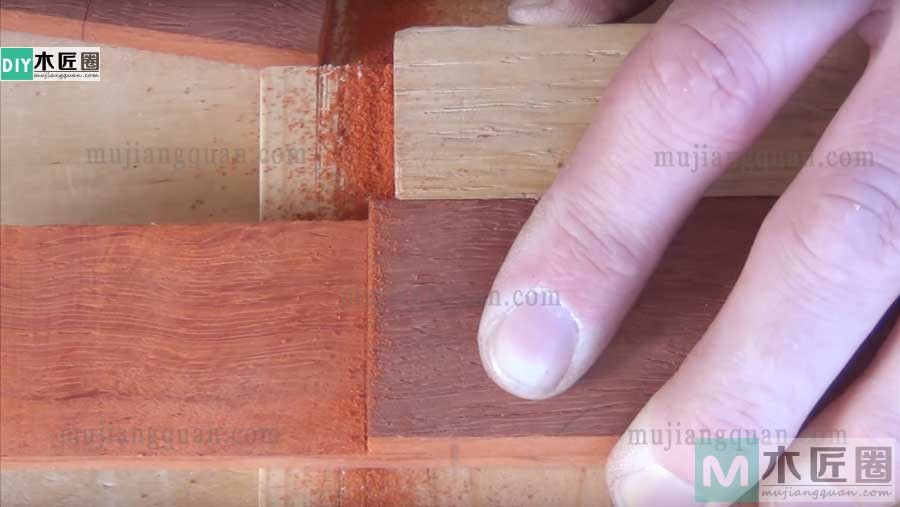

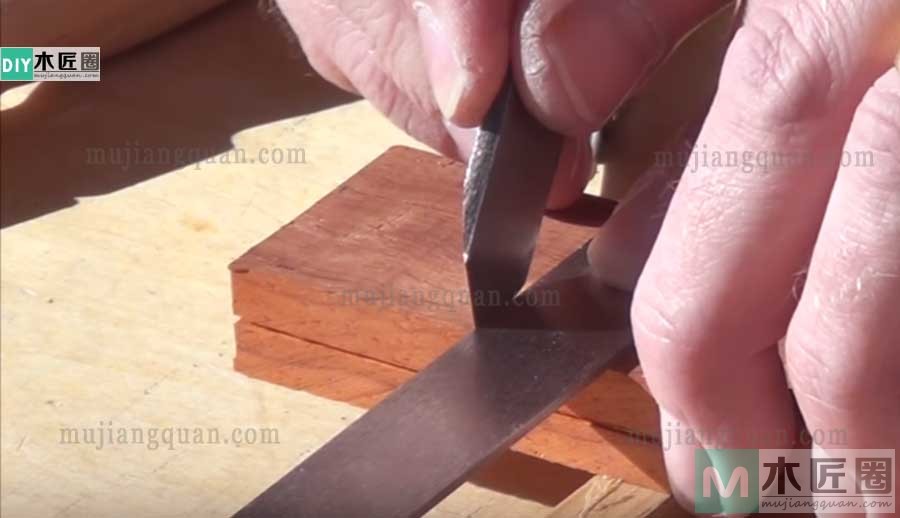

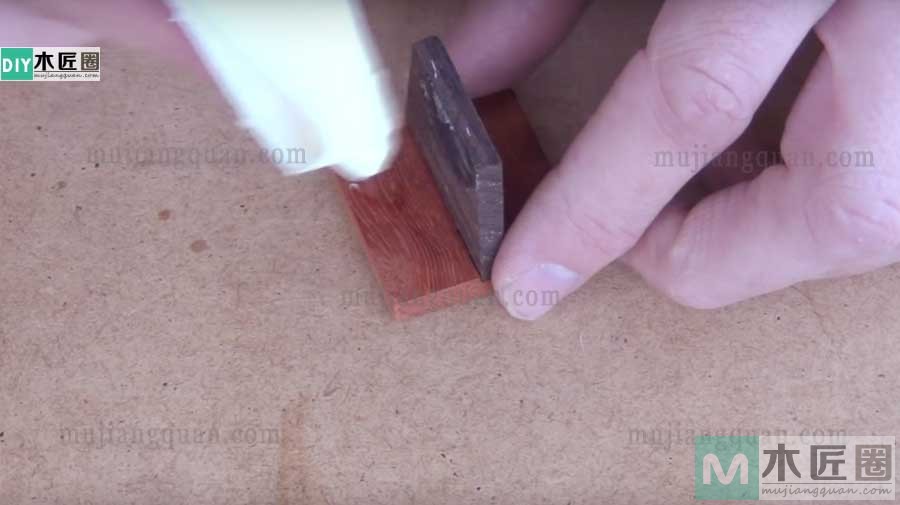

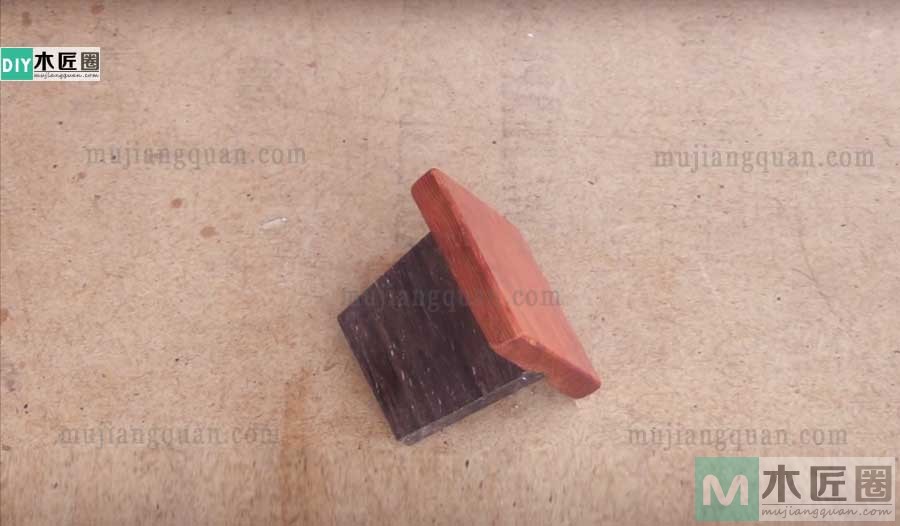

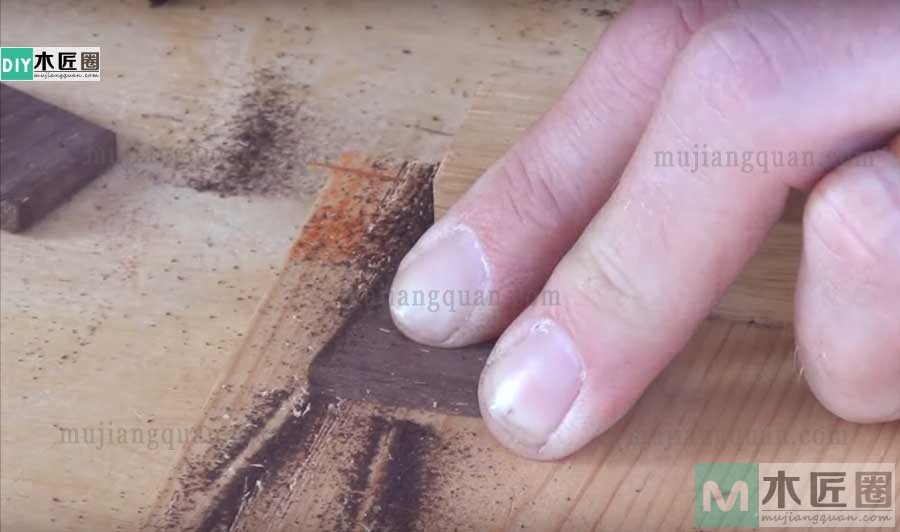

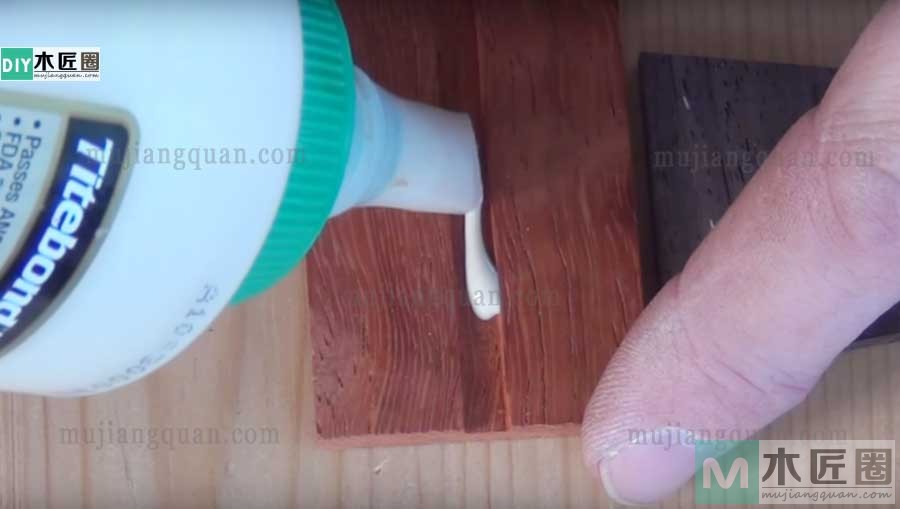

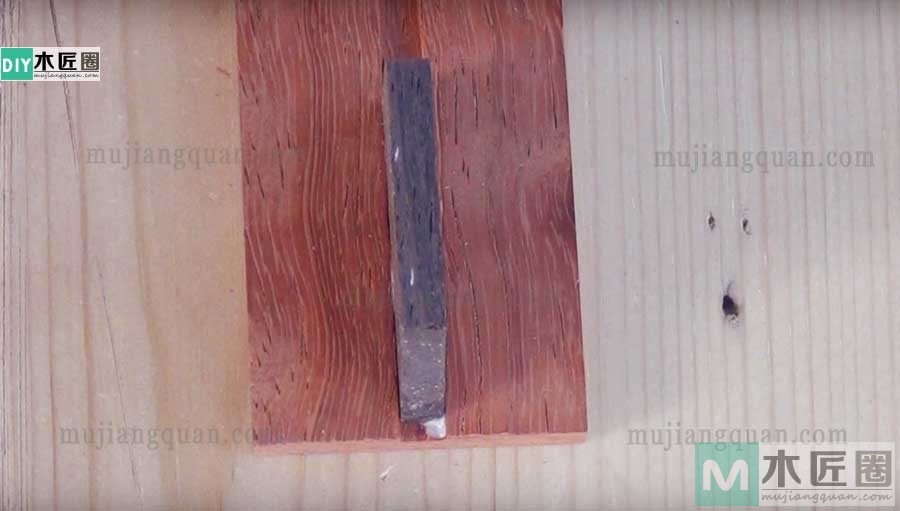

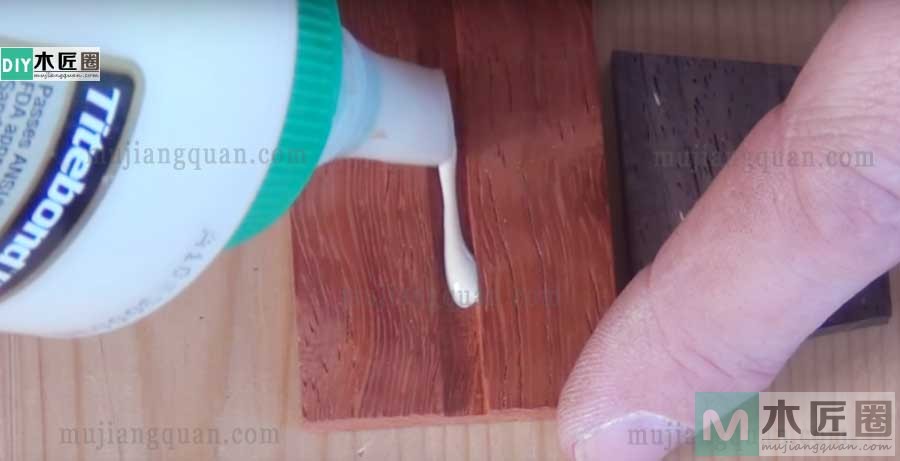

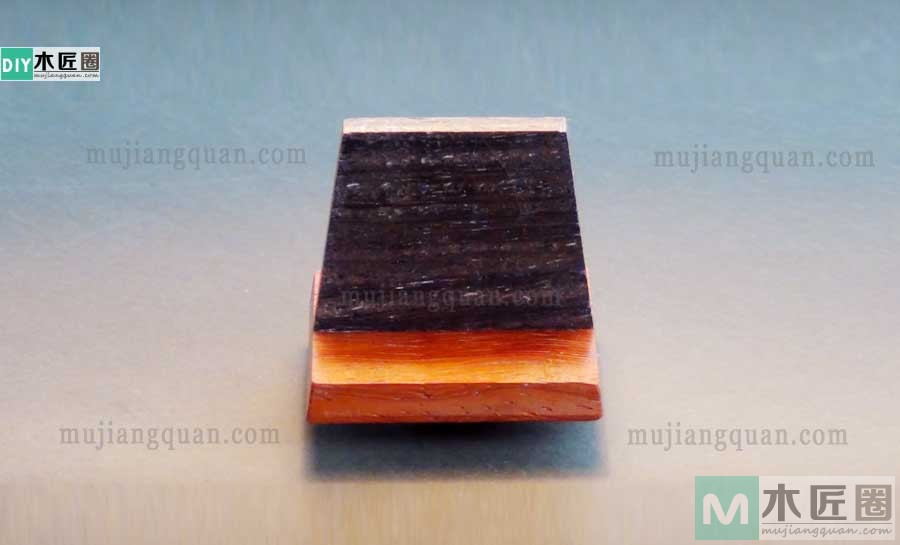

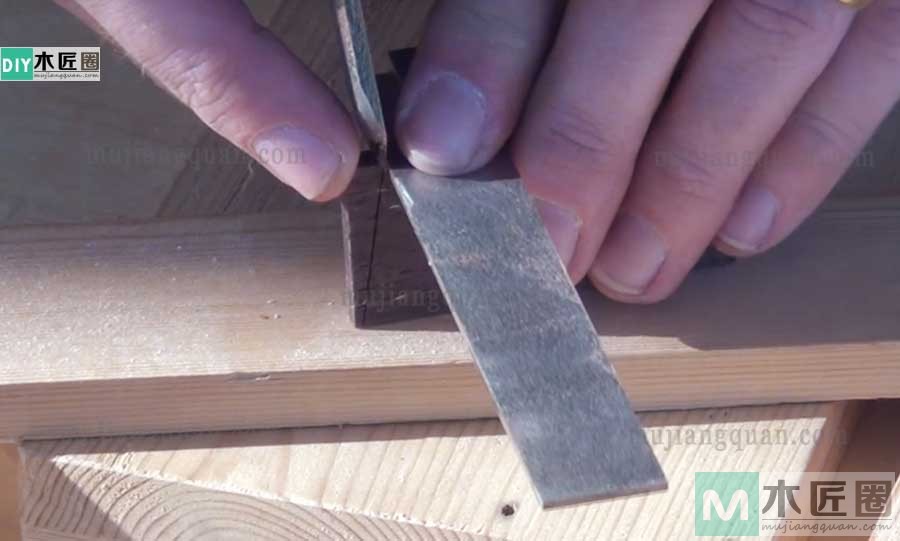

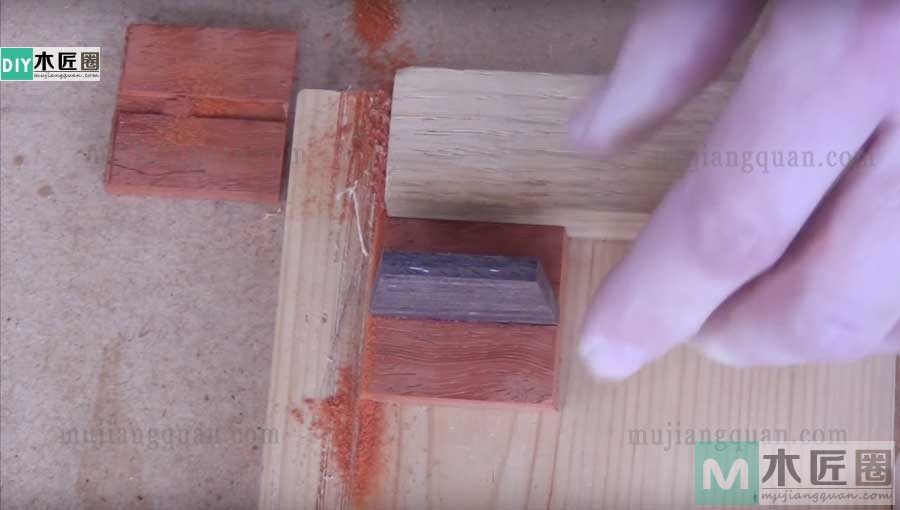

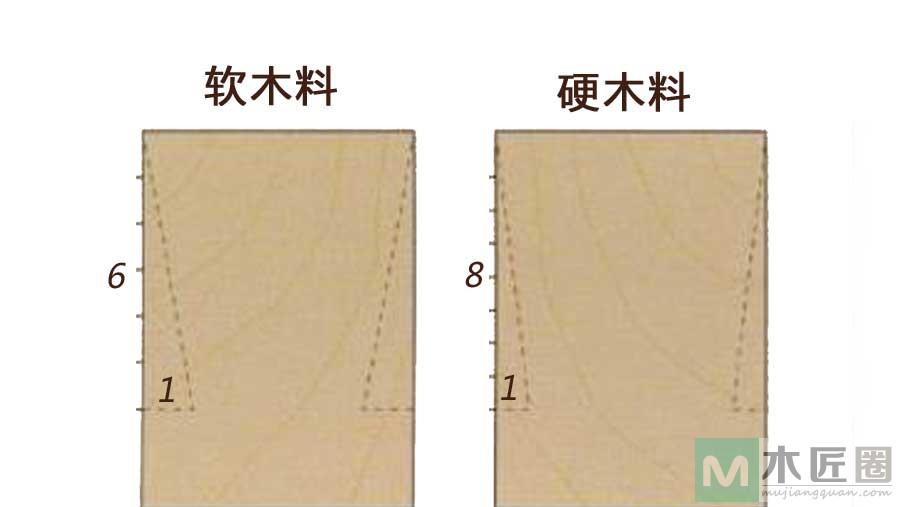

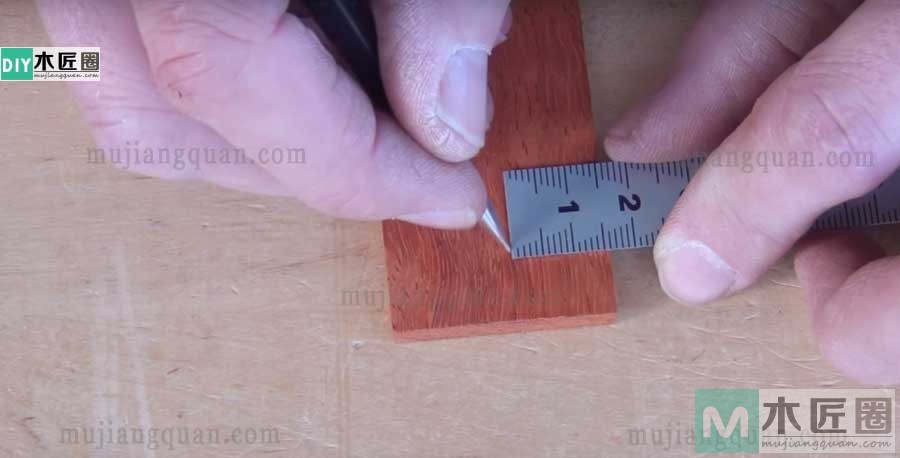

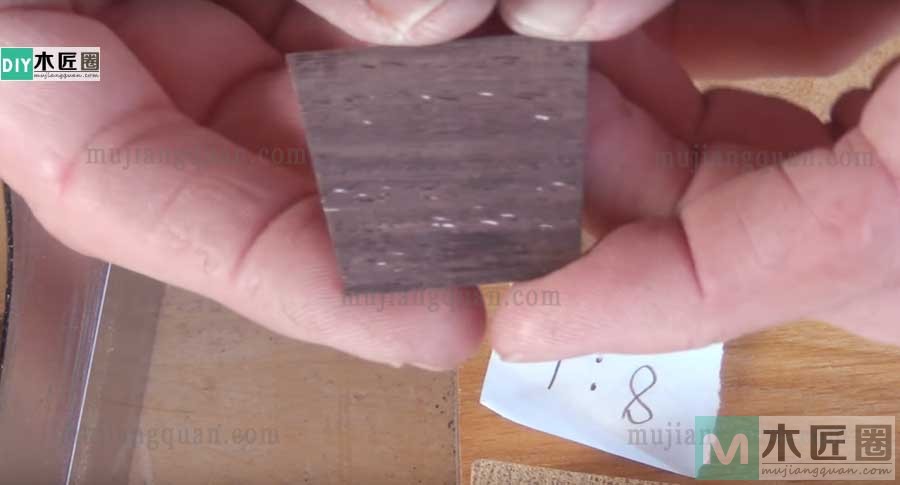

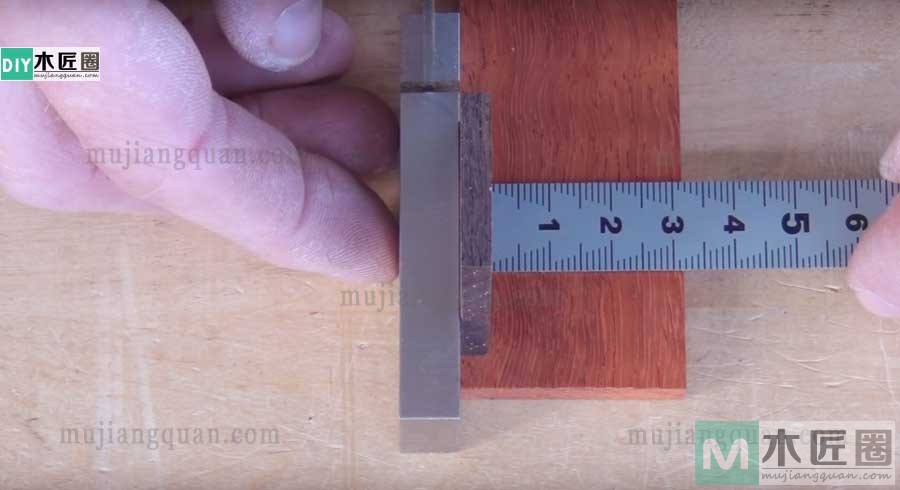

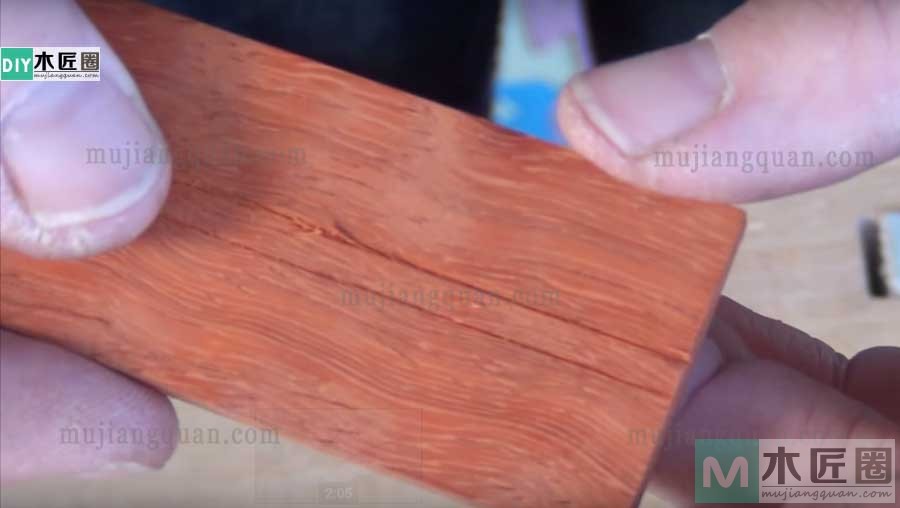

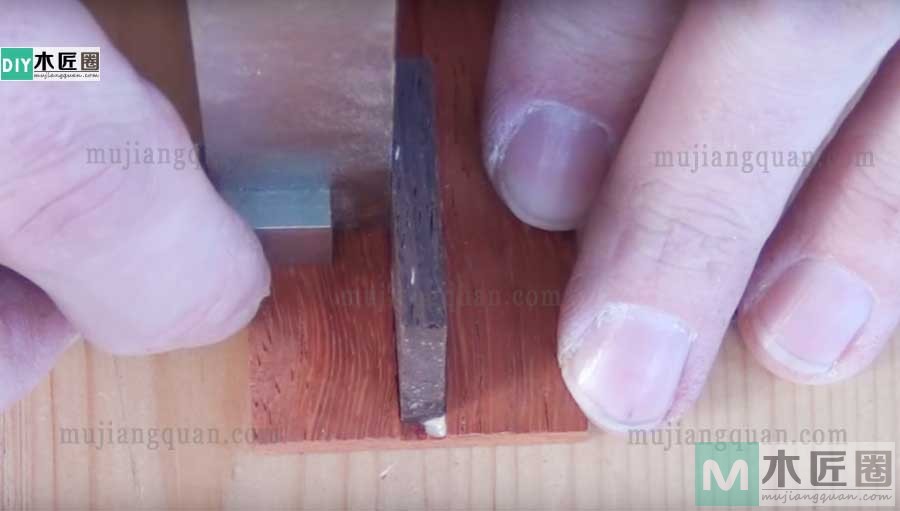

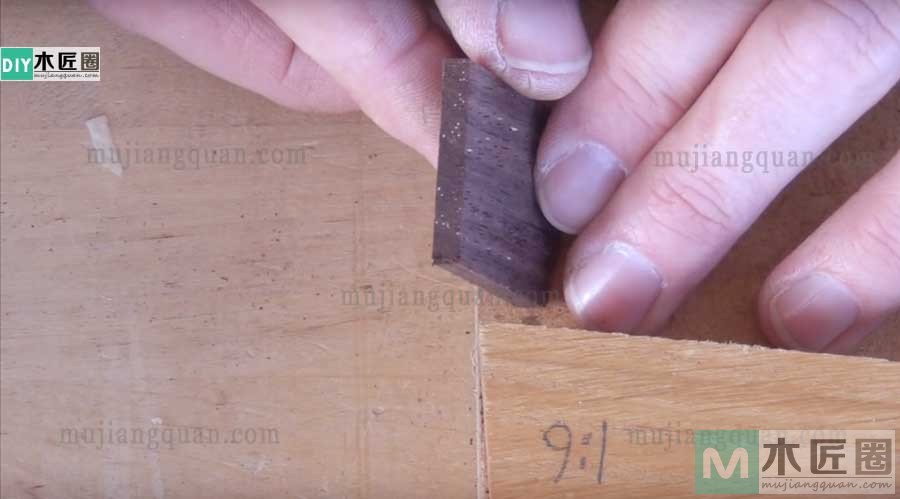

小德 发表于 2022-11-26 10:10:17|来自： | 显示全部楼层 |阅读模式 燕尾榫，是很多木工爱好者最喜欢做的榫卯结构之一，由一系列的头榫和尾榫构成。为了更好地防止板端受拉力时脱开，燕尾榫榫头就做成梯台形，而这个梯台形的角度是有严格要求的。过小，则锁合力度不足，接合部容易脱开。过大，则会加大尾榫部受力，导致尾榫断裂。所以对于常做燕尾榫的师傅来说，都会做这样一个燕尾榫的划线规，不但画制时简单，更重要的是角度科学。 画榫工具，图解燕尾榫划线规的做法 主要材料： 木工刨，手锯，角尺，活动角尺，线规，Titebond木工胶等(购买工具的，请点击进入木匠圈微商城)。 画榫工具，图解燕尾榫划线规的做法 制作步骤： 今天木匠圈(微信号：木匠圈)，分享教程是燕尾榫划线规的制作。首先设计划线规模具的形状，有做成T形的，也有做成L形的。再是斜边比例的确定，做燕尾榫常用的是1:6和1:8的比例斜边。最后是制作划线规模具的过程，材料可以采用木材、亚克力或者金属类，不过划线规较小，所以制作工艺要严谨、细致，其步骤如下： 画榫工具，图解燕尾榫划线规的做法 步骤1：榫规设计 燕尾榫的角度设计，在古代工匠们长期经验的总结得出：软木料采用1:6斜度，硬木料采用1:8的斜度（如图）。这个斜度也是燕尾榫结构搭接最美观，更是木材受力结构最为牢靠斜度。那么什么是1:6或1:8的斜度呢？你可以在纸上画一条6cm的线段，再画一条与之垂直的1cm的线段，再连接两线条的另外一端，那么这个直角三角形的斜边就是1:6的斜边（如图所示），其中角X就是你需要的角度。 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 所以根据这样的需求，我们计划用一块3.8cm*3.8cm的木板块下，嵌上一块一边是1:6斜度，一边是1:8斜度的T形木块榫卯划线规模具。这样制作榫卯时，只需要把这个划线规模具套在木板端画出斜边就可以。 画榫工具，图解燕尾榫划线规的做法 步骤2：做角度板 角度板可以采用黑檀木木块，先锯切一块3.8cm宽，0.5cm厚的长条木块。再把活动角尺的角度调整到1:6的斜边（约80度），并附在长条木块上画出斜边。然后在另外一边画出1:8的斜边，两斜边形成了一个梯形结构，并梯形最宽端为3.8cm。 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 步骤3：制作卡板 先制作一块厚0.5cm，宽3.8cm的酸枝木长木条，再用角尺量出上一步制作好的角度板在卡板上的中间位置，再用小槽刨刨出一条宽约0.5cm（角度板厚）的凹槽。然后把角度板试装在凹槽中，大小一定要合适，深度约为0.2cm左右。 步骤4：施胶组装 角度板和卡板制作好后，再清理上面的木屑和灰尘，再在凹槽中施胶。由于板块即薄又小，所以这里采用了质量较好的Titebond（太棒）优质木工胶。施好胶后，再把角度板插在凹槽中，并用手锯按斜边锯除两边多余卡板。待胶水干后，然后用木蜡油涂饰划线规模具即可。 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 步骤5：完工！ 就这样一个燕尾榫的划线规就做好了。一边是1:6（约80度锥角），适用于软木料的板端燕尾榫制作。一边是1:8（约83度锥角），使用于硬木料的燕尾榫设计。再配合划线线规，那么画制燕尾榫就非常方便与高效了。 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 画榫工具，图解燕尾榫划线规的做法 榫卯家具, 榫卯结构, 榫卯, 燕尾榫, 线规, 榫卯家具, 榫卯结构, 榫卯, 燕尾榫, 榫规
